Kiến thức cơ bản về mạch khuyếch đại

Mạch khuyếch đại

Khái niệm về mạch khuyếch đại

Mạch khuyếch đại được sử dụng trong hầu hết các thiết bị điện tử, như mạch khuyếch đại âm tần trong Cassete, Âmply, Khuyếch đại tín hiệu video trong Ti vi mầu v.v …

Trung tâm Actech chuyên đào tạo các khóa: điện tử cơ bản, thiết kế tủ điện, lập trình PLC S7 200, vi điều khiển pic....

Có ba loại mạch khuyếch đại chính là:

* Khuyếch đại về điện áp: Là mạch khi ta đưa một tín hiệu có biên độ nhỏ vào, đầu ra ta sẽ thu được một tín hiệu có biên độ lớn hơn nhiều lần.

* Mạch khuyếch đại về dòng điện: Là mạch khi ta đưa một tín hiệu có cường độ yếu vào, đầu ra ta sẽ thu được một tín hiệu cho cường độ dòng điện mạnh hơn nhiều lần.

* Mạch khuyếch đại công xuất: Là mạch khi ta đưa một tín hiệu có công xuất yếu vào, đầu ra ta thu được tín hiệu có công xuất mạnh hơn nhiều lần, thực ra mạch khuyếch đại công xuất là kết hợp cả hai mạch khuyếch đại điện áp và khuyếch đại dòng điện làm một.

Các chế độ hoạt động của mạch khuyếch đại

Các chế độ hoạt động của mạch khuyếch đại là phụ thuộc vào chế độ phân cực cho Transistor, tuỳ theo mục đích sử dụng mà mạch khuyếch đại được phân cực để KĐ ở chế độ A, chế độ B , chế độ AB hoặc chế độ C

Mạch khuyếch đại ở chế độ A

Là các mạch khuyếch đại cần lấy ra tín hiệu hoàn toàn giốn với tín hiệu ngõ vào.

Mạch khuyếch đại chế độ A

Mạch khuyếch đại chế độ A khuyếch đại cả hai bán chu kỳ tín hiệu ngõ vào

* Để Transistor hoạt động ở chế độ A, ta phải định thiên sao cho điện áp UCE ~ 60% ÷ 70% Vcc.

* Mạch khuyếch đại ở chế độ A được sử dụng trong các mạch trung gian như khuyếch đại cao tần, khuyếch đại trung tần, tiền khuyếch đại vv..

Mạch khuyếch đại ở chế độ B

Mạch khuyếch đại chế độ B là mạch chỉ khuyếch đại một nửa chu kỳ của tín hiệu, nếu khuyếch đại bán kỳ dương ta dùng transistor NPN, nếu khuyếch đại bán kỳ âm ta dùng transistor PNP, mạch khuyếch đại ở chế độ B không có định thiên.

Mạch khuyếch đại chế độ B

Mạch khuyếch đại ở chế độ B chỉ khuyếch đại một bán chu kỳ của tín hiệu ngõ vào.

* Mạch khuyếch đại chế độ B thường được sử dụng trong các mạch khuếch đại công xuất đẩy kéo như công xuất âm tần, công xuất mành của Ti vi, trong các mạch công xuất đẩy kéo , người ta dùng hai đèn NPN và PNP mắc nối tiếp , mỗi đèn sẽ khuyếch đại một bán chu kỳ của tín hiệu, hai đèn trong mạch khuyếch đại đẩy kéo phải có các thông số kỹ thuật như nhau:

* Mạch khuyếch đại công xuất kết hợp cả hai chế độ A và B .

Mạch khuyếch đại kếp hợp hai chế độ a và b

Mạch khuyếch đại công xuất Âmply có : Q1 khuyếch đại ở chế độ A, Q2 và Q3 khuyếch đại ở chế độ B, Q2 khuyếch đại

cho bán chu kỳ dương, Q3 khuyếch đại cho bán chu kỳ âm

Mạch khuyếch đại ở chế độ AB

Mạch khuyếch đại ở chế độ AB là mạch tương tự khuyếch đại ở chế độ B , nhưng có định thiện sao cho điện áp UBE sấp sỉ 0,6 V, mạch cũng chỉ khuyếch đại một nửa chu kỳ tín hiệu và khắc phục hiện tượng méo giao điểm của mạch khuyếch đại chế độ B, mạch này cũng được sử dụng trong các mạch công xuất đẩy kéo .

Mạch khuyếch đại ở chế độ C

Là mạch khuyếch đại có điện áp UBE được phân cự ngược với mục đích chỉ lấy tín hiệu đầu ra là một phần đỉnh của tín hiệu đầu vào, mạch này thường sử dụng trong các mạch tách tín hiệu : Thí dụ mạch tách xung đồng bộ trong ti vi mầu.

Mạch khuyếch đại chế độ C

Ứng dụng mạch khuyếch đại chế độ C trong mạch tách xung đồng bộ Ti vi mầu.

Các kiểu mắc của Transistor

Transistor mắc theo kiểu E chung

Mạch mắc theo kiểu E chung có cực E đấu trực tiếp xuống mass hoặc đấu qua tụ xuống mass để thoát thành phần

xoay chiều, tín hiệu đưa vào cực B và lấy ra trên cực C, mạch có sơ đồ như sau :

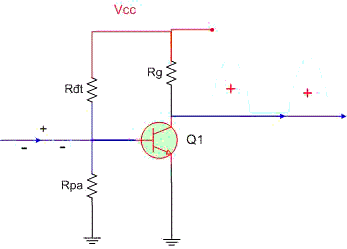

Mạch khuyếch đại kiểu E

Mạch khuyếch đại điện áp mắc kiểu E chung , Tín hiệu đưa vào cực B và lấy ra trên cực C

Rg : là điện trở ghánh , Rđt : Là điện trở định thiên, Rpa : Là điện trở phân áp .

Đặc điểm của mạch khuyếch đại E chung.

+ Mạch khuyếch đại E chung thường được định thiên sao cho điện áp UCE khoảng 60% ÷ 70 % Vcc.

+ Biên độ tín hiệu ra thu được lớn hơn biên độ tín hiệu vào nhiều lần, như vậy mạch khuyếch đại về điện áp.

+ Dòng điện tín hiệu ra lớn hơn dòng tín hiệu vào nhưng không đáng kể.

+ Tín hiệu đầu ra ngược pha với tín hiệu đầu vào : vì khi điện áp tín hiệu vào tăng => dòng IBE tăng => dòng ICE

tăng => sụt áp trên Rg tăng => kết quả là điện áp chân C giảm, và ngược lại khi điện áp đầu vào giảm thì điện áp chân C lại tăng => vì vậy điện áp đầu ra ngược pha với tín hiệu đầu vào.

+ Mạch mắc theo kiểu E chung như trên được ứng dụng nhiều nhất trong thiết bị điện tử.

Transistor mắc theo kiểu C chung

Mạch mắc theo kiểu C chung có chân C đấu vào mass hoặc dương nguồn (Lưu ý: về phương diện xoay chiều thì dương

nguồn tương đương với mass), Tín hiệu được đưa vào cực B và lấy ra trên cực E, mạch có sơ đồ như sau :

Mạch khuyếch đại mắc kiểu C

Mạch mắc kiểu C chung , tín hiệu đưa vào cực B và lấy ra trên cực E

Đặc điểm của mạch khuyếch đại C chung

+Tín hiệu đưa vào cực B và lấy ra trên cực E

+Biên độ tín hiệu ra bằng biên độ tín hiệu vào : Vì mối BE luôn luôn có giá trị khoảng 0,6V do đó khi điện áp chân B tăng bao nhiêu thì áp chân C cũng tăng bấy nhiêu => vì vậy biên độ tín hiệu ra bằng biên độ tín hiệu vào .

+Tín hiệu ra cùng pha với tín hiệu vào : Vì khi điện áp vào tăng => thì điện áp ra cũng tăng, điện áp vào giảm thì điện áp ra cũng giảm.

+Cường độ của tín hiệu ra mạnh hơn cường độ của tín hiệu vào nhiều lần : Vì khi tín hiệu vào có biên độ tăng => dòng IBE sẽ tăng => dòng ICE cũng tăng gấp β lần dòng IBE vì ICE = β.IBE giả sử Transistor có hệ số khuyếch đại β = 50 lần thì khi dòng IBE tăng 1mA => dòng ICE sẽ tăng 50mA, dòng ICE chính là dòng của tín hiệu đầu ra, như vậy tín hiệu đầu ra có cường độ dòng điện mạnh hơn nhiều lần so với tín hiệu vào.

+Mạch trên được ứng dụng nhiều trong các mạch khuyếch đại đêm (Damper), trước khi chia tín hiệu làm nhiều nhánh, người ta thường dùng mạch Damper để khuyếch đại cho tín hiệu khoẻ hơn. Ngoài ra mạch còn được ứng dụng rất nhiều trong các mạch ổn áp nguồn (ta sẽ tìm hiểu trong phần sau)

Transistor mắc theo kiểu B chung

+ Mạch mắc theo kiểu B chung có tín hiệu đưa vào chân E và lấy ra trên chân C , chân B được thoát mass thông qua tụ.

+ Mạch mắc kiểu B chung rất ít khi được sử dụng trong thực tế.

Mạch khuyếch đại kiểu B

Mạch khuyếch đại kiểu B chung, khuyếch đại về điện áp và không khuyếch đại về dòng điện.

Các kiểu ghép tầng

Ghép tầng qua tụ điện

* Sơ đồ mạch ghép tầng qua tụ điện

Sơ đồ mạch ghép tầng qua tụ điện

Mạch khuyếch đại đầu từ – có hai tầng khuyếch đại được ghép với nhau qua tụ điện.

+ Ở trên là sơ đồ mạch khuyếch đại đầu từ trong đài Cassette, mạch gồm hai tầng khuyếch đại mắc theo kiểu E chung, các tầng được ghép tín hiệu thông qua tụ điện, người ta sử dụng các tụ C1 , C3 , C5 làm tụ nối tầng cho tín hiệu xoay chiều đi qua và ngăn áp một chiều lại, các tụ C2 và C4 có tác dụng thoát thành phần xoay chiều từ chân E xuống mass, C6 là tụ lọc nguồn.

+ Ưu điểm của mạch là đơn giản, dễ lắp do đó mạch được sử dụng rất nhiều trong thiết bị điện tử, nhược điểm là không khai thác được hết khả năng khuyếch đại của Transistor do đó hệ số khuyếch đại không lớn.

+ Ở trên là mạch khuyếch đại âm tần, do đó các tụ nối tầng thường dùng tụ hoá có trị số từ 1µF ÷ 10µF.

+ Trong các mạch khuyếch đại cao tần thì tụ nối tầng có trị số nhỏ khoảng vài nanô Fara.

Ghép tầng qua biến áp

* Sơ đồ mạch trung tần tiếng trong Radio sử dụng biến áp ghép tầng

Sơ đồ mạch trung tần

Tầng Trung tần tiếng của Radio sử dụng biến áp ghép tầng.

+ Ở trên là sơ đồ mạch trung tần Radio sử dụng các biến áp ghép tầng, tín hiệu đầu ra của tầng này được ghép qua biến áp để đi vào tầng phía sau.

+ Ưu điểm của mạch là phối hợp được trở kháng giữa các tầng do đó khai thác được tối ưu hệ số khuyếch đại , hơn nữa cuộn sơ cấp biến áp có thể đấu song song với tụ để cộng hưởng khi mạch khuyếch đại ở một tần số cố định.

+ Nhược điểm : nếu mạch hoạt động ở dải tần số rộng thì gây méo tần số, mạch chế tạo phức tạp và chiếm nhiều diện tích.

Ghép tầng trực tiếp

* Kiểu ghép tầng trực tiếp thường được dùng trong các mạch khuyếch đại công xuất âm tần.
